Choisir le bon roulement mécanique détermine directement la fiabilité de vos équipements industriels. Une sélection inadaptée provoque des arrêts coûteux, une usure prématurée et des pertes de performance. Face à la diversité des types disponibles – billes, rouleaux, butées, aiguilles – et aux nombreux critères techniques à considérer, comment procéder méthodiquement ? Ce guide vous accompagne pas à pas dans cette démarche de sélection. Nous détaillons ici les paramètres de conception mécanique, environnementaux et pratiques qui garantissent un choix éclairé. Vous disposerez ainsi des repères nécessaires pour optimiser vos installations et prolonger la durée de vie de vos équipements rotatifs.
Table des matières
Identifiez le type de roulement adapté à vos besoins

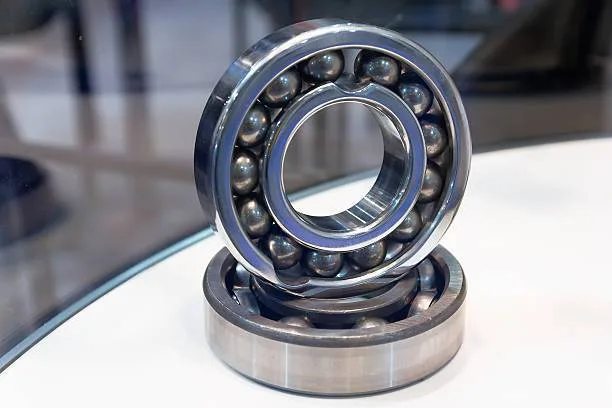

Quatre grandes familles structurent l’offre : les roulements à billes, à rouleaux, à aiguilles et les butées. Chacune répond à des sollicitations de conception mécanique spécifiques. Les roulements à billes conviennent aux vitesses élevées et aux charges modérées. Leur conception avec des éléments roulants sphériques limite les frottements lors de la rotation. Vous les retrouvez dans les moteurs électriques, les pompes centrifuges ou les ventilateurs industriels.
Les rouleaux supportent des charges plus lourdes grâce à leur surface de contact étendue avec le chemin de roulement. Plusieurs configurations existent : rouleaux cylindriques pour les charges radiales importantes, rouleaux coniques pour les efforts combinés ou rouleaux sphériques quand vous devez compenser un défaut d’alignement de l’arbre. Cette dernière option tolère jusqu’à 3 degrés d’écart angulaire sans perte de performance. Les roulements à aiguilles, avec leurs rouleaux fins et allongés, trouvent quant à eux leur place dans les espaces restreints où le diamètre intérieur doit rester minimal.
Le choix du matériau influence directement la longévité et la protection contre l’usure, l’acier chromé restant le standard pour la majorité des applications. Le roulement inox s’impose dans les environnements corrosifs ou soumis à des exigences d’hygiène strictes comme l’agroalimentaire et la pharmacie. ECMU-CSR, par exemple, propose cette gamme pour répondre aux contraintes des industries réglementées. La céramique hybride combine bagues en acier et billes en nitrure de silicium pour les applications à haute vitesse nécessitant une résistance thermique accrue.
Les butées gèrent exclusivement les charges axiales selon leur direction d’application. Une butée à billes avec rangées simples supporte des efforts unidirectionnels, tandis qu’une version à double rangée encaisse des poussées dans les deux sens. Les butées à rouleaux cylindriques ou coniques absorbent des charges axiales plus conséquentes. Pensez à vérifier la direction et l’intensité des forces avant de dimensionner. La cage qui maintient les éléments roulants à distance régulière garantit une répartition homogène de la charge.
Analysez les critères techniques de sélection essentiels
Dimensionner correctement commence par mesurer la charge appliquée. Distinguez la charge dynamique (équipement en fonctionnement) de la charge statique (à l’arrêt). Les catalogues des fabricants indiquent la capacité dynamique de base C, exprimée en kilonewtons. Cette valeur correspond à la charge que le roulement peut supporter pendant un million de tours sans défaillance. Calculez la charge équivalente selon la formule P = X·Fr + Y·Fa, où Fr représente la charge radiale et Fa la charge axiale. Les coefficients X et Y dépendent du type de roulement et figurent dans les tableaux techniques.
La vitesse de rotation impose des limites physiques aux différents types de roulements. Chaque conception possède une vitesse limite thermique, exprimée en tours par minute. Les billes atteignent des régimes plus élevés que les rouleaux grâce à leur masse réduite et leur faible résistance au roulement. Un roulement rigide à billes avec rangées simples fonctionne couramment à 20 000 tr/min, contre 8 000 tr/min pour un roulement à rouleaux cylindriques de dimension comparable. Au-delà de ces seuils, l’échauffement excessif détériore le lubrifiant et provoque une dilatation néfaste des composants.
Le diamètre de l’arbre conditionne quant à lui le diamètre intérieur du roulement, noté d. Le diamètre extérieur D doit correspondre au logement du palier. La largeur B influence la capacité de charge et la rigidité du montage. Des tolérances strictes s’appliquent : un ajustement serré (interférence) entre la bague intérieure et l’arbre transmet le couple et évite le glissement. L’ajustement de la bague extérieure dans le palier peut être glissant pour faciliter les dilatations thermiques. Les classes ISO 0, 6, 5, 4 et 2 définissent la précision dimensionnelle et géométrique, du standard vers l’ultra-précis. Une broche de rectifieuse requiert notamment une classe 2 ou supérieure.
La précharge améliore la rigidité et réduit les jeux internes pour choisir une configuration optimale. Vous l’appliquez sur les roulements à billes à contact oblique montés en configuration face à face (montage O) ou dos à dos (montage X). Une précharge légère convient aux vitesses élevées, une précharge moyenne aux applications standard et une précharge forte aux machines-outils nécessitant une précision maximale. Les bagues doivent être parfaitement alignées. Attention, une précharge excessive génère de la chaleur et accélère l’usure.
Évaluez les contraintes environnementales d’utilisation
La température ambiante affecte directement les performances. Les roulements standard fonctionnent entre -20°C et +120°C. Au-delà, le traitement thermique de l’acier et le lubrifiant doivent être adaptés. Un traitement de stabilisation jusqu’à +200°C convient aux fours industriels ou aux moteurs de traction. Les graisses haute température contiennent des épaississants polyurés ou PFPE (perfluoropolyéther) qui maintiennent leurs propriétés au-delà de +150°C. À l’inverse, les environnements froids exigent des lubrifiants à basse viscosité pour garantir le démarrage.
Surveillez par ailleurs l’humidité et les agents corrosifs qui attaquent les surfaces métalliques. Un roulement en acier chromé standard rouille rapidement dans une atmosphère marine ou chimique. La protection passe alors par le choix de matériaux résistants (inox AISI 440C) ou par des traitements de surface (zingage, nickelage). L’étanchéité jouant un rôle majeur, des joints ou des flasques intégrés bloquent l’entrée de contaminants et retiennent le lubrifiant. Un roulement étanche (notation 2RS) supporte des projections d’eau, tandis qu’un roulement blindé (notation 2Z) arrête les poussières sans frottement additionnel. Dans les environnements très sales (cimenterie, sidérurgie), privilégiez les butées et roulements à rouleaux sphériques avec étanchéité renforcée. La protection des bagues contre la corrosion prolonge la durée de vie.
Attention également aux vibrations et aux chocs qui perturbent le fonctionnement mécanique. Des vibrations extérieures (machines voisines, défaut d’alignement) transmettent des contraintes parasites qui créent de la fausse brinellation : les éléments roulants martèlent le chemin et forment des empreintes. Le faux-rond de l’arbre ou du palier génère en outre des variations de charge cycliques. Mesurez ces défauts avec un comparateur, car ils ne doivent pas dépasser quelques micromètres pour les applications de précision. Les chocs violents (concasseurs, cribles) nécessitent des roulements à rouleaux avec jeu interne C3 ou C4 pour absorber les dilatations et les déformations élastiques.
Optimisez le montage et l’installation des roulements
La propreté conditionne la durée de vie. Toute particule solide (poussière, copeaux, oxyde) qui pénètre dans le roulement agit comme un abrasif et creuse le chemin. Travaillez sur un établi propre, utilisez des gants sans peluches et stockez les roulements dans leur emballage d’origine jusqu’au dernier moment. Nettoyez l’arbre et le palier avec un solvant non corrosif. Un environnement contaminé réduit la durée de vie de 50 à 80 % selon les études menées par SKF sur les défaillances prématurées. La cage doit rester intacte lors du montage.
Le montage à froid s’effectue avec une presse hydraulique ou des douilles de montage. Appliquez l’effort sur la bague serrée : bague intérieure lors du montage sur l’arbre, bague extérieure lors de l’insertion dans le palier. Ne transmettez jamais la force à travers les éléments roulants ou les cages, tout simplement parce que vous déformeriez les chemins. Pour les diamètres supérieurs à 100 mm, le montage à chaud facilite l’opération. Chauffez le roulement dans un bain d’huile ou un inducteur à 80-100°C, puis enfilez-le rapidement. La contraction lors du refroidissement assure un ajustement parfait. Vérifiez la température avec un thermomètre infrarouge et ne dépassez pas 120°C pour éviter toute altération métallurgique.
Enfin, notez qu’un alignement précis évite les contraintes parasites. Un défaut d’alignement entre deux paliers supportant un même arbre impose aux roulements de travailler en biais. Les roulements rigides à billes ne tolèrent que 2 à 4 minutes d’angle. Au-delà, la charge se concentre sur une portion du chemin et l’usure s’accélère. Les roulements à rotule (rouleaux sphériques, butées oscillantes) compensent jusqu’à 2-3 degrés d’angle. Utilisez un niveau laser ou un comparateur pour contrôler la coaxialité des logements. Une cale d’épaisseur sous un palier suffit à corriger un décalage vertical de quelques dixièmes.
Anticipez la maintenance pour prolonger la durée de vie
Le premier facteur de longévité est la lubrification. Une graisse bien choisie forme un film protecteur entre les éléments roulants et les chemins, réduisant le frottement et évacuant la chaleur. La quantité compte, bien entendu, car trop peu provoque un contact métal-métal destructeur et trop entraîne un brassage excessif et une élévation de température. Remplissez le roulement à 30-50 % de son volume libre pour les vitesses moyennes, 20-30 % pour les vitesses élevées. Les graisses au lithium conviennent aux applications courantes et les graisses au complexe de lithium ou de calcium offrent une meilleure résistance à l’eau. La viscosité de l’huile de base doit correspondre aux conditions de vitesse et de charge, généralement ISO VG 100 à 220 pour les paliers industriels.
La fréquence de relubrification dépend de la vitesse, de la charge et de la température. Les fabricants fournissent des abaques : un roulement tournant à 1 500 tr/min dans des conditions normales nécessite un graissage tous les 6 à 12 mois. Les environnements poussiéreux ou humides imposent un intervalle réduit, parfois mensuel. Les dispositifs de relubrification automatique (graisseurs électromécaniques, systèmes centralisés) garantissent une alimentation régulière et réduisent les interventions manuelles. Purgez l’ancienne graisse par un orifice dédié pour éviter la surpression qui détériorerait les joints d’étanchéité. Les cages en polymère ou en laiton nécessitent des lubrifiants compatibles.
Afin d’anticiper les pannes, suivez les signaux de dégradation. Les vibrations augmentent quand des défauts apparaissent sur les chemins : écaillage, fissures, corrosion. Un analyseur de vibrations portable détecte ces anomalies bien avant la rupture. Mesurez l’accélération en HRC (unité mesurant la sévérité des chocs) : des valeurs croissantes signalent une détérioration progressive. Le bruit change également. Un sifflement aigu traduit un défaut de lubrification, un grondement sourd indique un écaillage. La température du palier ne doit pas dépasser la température ambiante de plus de 40 à 50°C en régime stabilisé. Un thermomètre à contact ou une caméra thermique permettent un contrôle rapide lors des rondes.
Planifiez les remplacements selon la durée de vie calculée. La formule L10 (durée de vie nominale) estime le nombre d’heures de fonctionnement avant qu’un roulement sur dix ne présente de défaillance. Elle intègre la charge, la vitesse, les facteurs de sécurité et les conditions d’exploitation. Un roulement correctement dimensionné atteint 20 000 à 50 000 heures, soit 3 à 6 ans en service continu. N’oubliez pas de tenir un registre des interventions avec les dates de montage, les types de graisse utilisée et les relevés de vibrations. Cette traçabilité facilite le diagnostic et optimise les stocks de pièces de rechange pour choisir les bons composants.
Sélectionner le bon roulement repose sur une méthode structurée : identification des types adaptés selon la mécanique d’application, analyse des critères techniques, évaluation des contraintes environnementales, optimisation du montage et planification de la maintenance. Chaque étape conditionne la fiabilité globale de votre installation. Les erreurs de dimensionnement ou de montage coûtent cher en temps d’arrêt et en réparations. Prenez alors le temps d’examiner tous les paramètres, consultez les documentations techniques et formez vos équipes aux bonnes pratiques. Un roulement bien choisi et correctement installé fonctionne sans problème pendant des années.
